PERKEMBANGAN MOTHERBOARD LENGKAP

Pada akhir tahun 1980-an dan selama dekade 1990-an, pasar prosesor untuk PC didominasi oleh Intel. Ada beberapa perusahaan prosesor untuk PC, tetapi pengaruh mereka kalah jauh dibanding Intel. Lagi pula rata-rata prosesor buatan mereka masih mengambil desain x86 buatan Intel juga.

Mulai akhir tahun 90-an dan awal tahun 2000, kondisi tersebut berubah. Pasar prosesor tidak lagi terlalu tergantung pada Intel, karena pesaing mereka, AMD, mengeluarkan prosesor K6-2 dan Athlon yang ternyata mampu bersaing dengan prosesor buatan Intel.

Dan di tahun itu pula sebuah industri penghasil chipset asal Taiwan, VIA Technologies, juga telah mampu membuat chipset yang berkualitas dan berharga murah. Para produsen motherboard tidak lagi tergantung pada Intel untuk merancang dan membuat motherboard mereka, sehingga perkembangan teknologi dan desain motherboard mengalami peningkatan yang sangat pesat.

Selain itu, demam overclocking juga turut menyumbangkan peranan dalam perkembangan dunia motherboard. Para produsen motherboard berlomba-lomba mengeluarkan motherboard yang dirancang mampu memberikan tingkat overclock yang tinggi, tapi tetap mampu menjaga kestabilan sistem. Pokoknya, kalau ada motherboard yang tidak bisa digunakan untuk meng-overclock prosesor dan memori, maka hampir dapat dipastikan motherboard tersebut kurang laku di pasaran.

Berikut ini daftar produsen Motherboard :
ASUS
ABIT
ECS
GIGABYTE
MSI

Hardware computer adalah bagian fisik dari sebuah computer atau system peralatan yang digunakan untuk menjalankan fungsi computer. Perkembangan teknologi elektronik yang paling pesat dan banyak dipakai dibanyak bidang dalam menyelesaikan pekerjaan maupun untuk memperoleh informasi tidak lain adalah computer. Perkembangan computer ini diakibatkan oleh perkembangan mikroprosesor ( processor ) sebagai otak dalam menangani keseluruhan dari kerja computer.

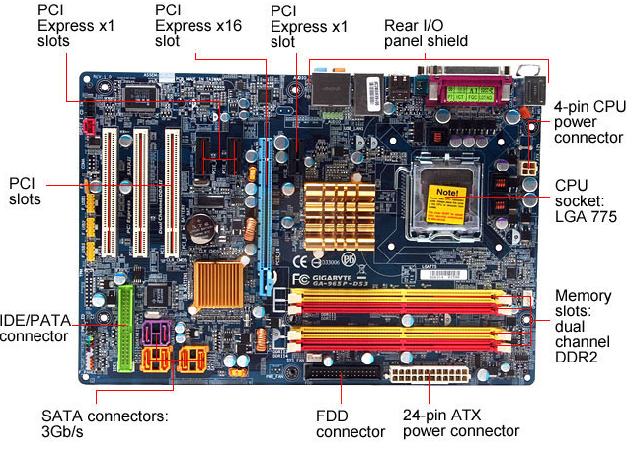

Gambar motherboard:



Secara ringkas maka sistem computer terdiri atas tiga bagian penting yaitu :

1. CPU ( Central Processing Unit ) / Processor
2. Memory ( RAM dan ROM )
3. Input / Output

? Mother Board

• Definisi Motherboard

Mother Board merupakan board/papan induk atau main board dimana semua device dipasang mulai dari processor, memory, slot-slot untuk ekspansi, dll. Mainboard tak kalah penting dengan prosesor. Jika dimisalkan pada manusia, mainboard adalah rangkaian pembuluh darah dan jaringan urat syaraf pada computer. Mainboard yang kurang baik, akan mengakibatkan tidak maksimalnya kinerja peripheral lain. Oleh karena itu, pemilihan mainboard yang tepat akan sangat mempengaruhi kinerja computer.

• Cara kerja Motherboard

Dalam system computer, peripheral-peripheral akan saling terkoneksi di dalam mainboard dan dapat meneruskan instruksi melalui jalur-jalur pada board. Seluruh peripheral yang terkoneksi akan menjadi sebuah system computer yang utuh. Sementara fungsi mainboard pada umumnya adalah menyalurkan arus input dan arus data yang diperlukan pada jalannya proses di dalam computer.

• Northbridge dan Southbridge

Chipset utama pada mainboard ada dua yaitu Northbridge dan Southbridge. Fungsi Northbridge adalah menjembatani arus data di sekitar main memory dan prosesor dan mengatur kerja power management. Sementara fungsi Southbridge adalah mengatur kerja peripheral-peripheral semacam IDE Controller, PCI Bus, AGP, dan fungsi I/O lainnya.

• BIOS

Dalam mainboard ada pula chipset EPROM yang berisi system operasi dasar yaitu BIOS ( Basic Input / Output System ). Fungsi BIOS ini adalah melakukan Bootstrap dan Inisialisasi Hardware pada saat booting.

• I/O Ports

I/O ( Input/Output ) ports merupakan bagian mainboard untuk berinteraksi dengan user melalui media peripheral I/O seperti keyboard, mouse, printer, dan lain sebagainya. Kebanyakan mainboard zaman sekarang selalu memiliki interface PS/2, USB, LPT, PCI, dan Serial. Kesemua ports tersebut memilii karakteristik dan fungsi tersendiri. Intinya untuk memudahkan user berinteraksi dengan computer dalam melakukan pekerjaan-pekerjaannya.

Yang harus diperhatikan dalam memilih ataupun merakit Mother Board adalah bahwa setiap Motherboard memiliki spesifikasi yang berbeda untuk setiap merek atau type antara lain :

1. Setiap Motherboard memiliki pasangan dengan processor tertentu, yaitu type socket atau slot yang tersedia untuk processor.

2. Kemampuan Motherboard untuk bisa di up-grade sampai dengan kecepatan processor berapa. Umumnya Motherboard mampu untuk di up-grade dengan mengganti processor. Informasi tentang hal ini sangat penting untuk pembelian motherboard dengan pertimbangan untuk bisa di up-grade.

3. Kapasitas memory RAM yang bisa dipasang pada motherboard semakin besar kapasitas memory yang disediakan semakin menguntungkan.

4. Slot yang tersedia untuk setiap jenis RAM, misalnya berapa slot yang disediakan untuk EDO RAM, SDRAM, dll.

5. Setting motherboard secara BIOS ( software ) atau secara jumper setting.

6. Jumlah slot untuk PCI dan ISA. Slot-slot tersebut sangat bermanfaat untuk penambahan peripheral seperti audio card.

7. Apakah motherboard support untuk untuk AGP bagi VGA card, support AGP akan lebih menguntungkan untuk persediaan apabila diinginkan peningkatan kemampuan grafis dari computer dengan memasang AGP card.
8. Speed Bus untuk memory sampai dengan kecepatan berapa (66, 100, 133, 200, 400 Mhz )
9. Apakah VGA card dan audio card sudah onboard atau tidak.

10. Power Supply untuk Mother Board AT atau ATX atau Baby AT. Beberapa jenis slot atau socket untuk processor antara lain :
a. Slot 1
Mother Board yang dibuat untuk mendukung Processor P-III dan Celeron.
b. Slot 2
Motherboard yang dibuat untuk mendukung Processor P-II dan Xeon 9.
c. Socket 7

Motherboard yang dibuat untuk mendukung Processor AMD K6-2, AMD K6-3 dan Cyrix M-II serta Pentium MMX.
d. Slot A
Motherboard yang dibuat untuk mendukung Processor AMD Athlon, AMD Thunderbird.
e. Socket A
Motherboard yang dibuat untuk mendukung Processor AMD Athlon dan AMD Duron.
f. Socket 370

Motherboard yang dibuat untuk mendukung Processor Intel Pentium –III ( Tualatin and Coppermine )/Celeron TM
g. Socket 8
Motherboard yang dibuat untuk mendukung Processor Pentium-II dan Pentium Pro.
h. Socket 423
Motherboard yang dibuat untuk mendukung Processor Pentium-IV.

? Central Processing Unit / Processor

• Definisi Prosesor

Merupakan bagian utama dari computer karena processor berfungsi untuk mengatur semua aktivitas yang ada pada computer. Satuan kecepatan dari processor adalah MHz ( Mega Hertz ) atau GHz ( 1000 MegaHertz ), dimana semakin besar nilainya semakin cepat proses eksekusi pada computer. Processor dapat kita analogikan sebagai otak dari computer. Hardware ini berfungsi untuk melakukan segala macam proses dalam system computer. Sehingga processor sangat menentukan kecepatan dan performa system computer.

• Cara kerja Prosesor

Dalam kenyataan di dalam system computer kita tidak dapat melihat secara kasat mata bagaimana cara kerja prosesor. Namun pada saat computer bekerja, prosesor sebenarnya melakukan pemrosesan aritmatika dan pengendalian operasi computer secara keseluruhan sesuai dengan instruksi yang diberikan oleh user.

• Intel Microprocessor

Sistem board untuk computer IBM-PC, IBM PC/XT dan sebagian besar IBM-PC compatible yang diproduksi sebelum1984 menggunakan microprocessor chip Intel 8088. Intel 8088 lebih lambat dari Intel 8086 yang dikembangkan pada tahun 1979. Tahun 1984 diperkenalkan microprocessor Intel 80286 yang enam kali lebih cepat dari 8088. Kelanjutan berikutnya adalah Intel 80386 dan 80486 yang memberi kecepatan lebih besar pada computer micro. Generasi terbaru microprocessor adalah keluarga Pentium. Chips pentium dirancang untuk mengakomodasi aplikasi multimedia yang melibatkan sound dan motion video.

• Processor Clock

Dalam prosessor terdapat dua bagian penting yaitu Control Unit atau sering juga disebut CPU, dan Arithmetic Logic Unit (ALU). Kecepatan Prosessor dilihat dari clock CPU-nya (Control Unit-nya). Misal sebuah prosessor memilikiu kecepatan 350 MHz berarti prosessor tersebut dapat melayani 350 x 106 instruksi per detik. Peningkatan performa dengan menaikkan nilai clock CPU disebut overclocking.

• Intel Processor

Intel adalah sebuah vendor besar dalam dunia chipset dan prosessor. Perusahaan ini telah memproduksi puluhan kelas prosessor dan chipset. Yang sering kita dengar adalah prosessor kelas Pentium 1-4 dan Celeron. Dengan revolusi teknologi dari sejak socket 7, 478, dan 775. dari sejak single core sampai Core 2 Quad.

• AMD Processor

AMD juga merupakan salah satu produsen besar prosessor saingan Intel. Vendor ini juga telah memproduksi puluhan kelas prosessor dari sejak AMD K-5 hingga K-8 (socket 754-939-AM2). Dari sejak single core sampai Quad Core.

? Memory

• Definisi memory

Memory menurut arti katanya berarti tempat penyimpanan. Digunakan untuk menyimpan informasi/data baik sementara ataupun permanen. Ukuran memory didasarkan pada kapasitas penyimpanannya yang bersatuan Byte. Memory adalah ruang simpan sementara dalam chip computer.

• Main Memory Storage (Penyimpan Memori Utama)

Data computer digunakan ketika computer membawa instruksi. Software yang menjalankannya ditangani di dalam memory utama (main memory). Main memory pada sistem komputer adalah tempat penyimpanan informasi yang akan diproses pdaa prosessor. Karakteristiknya : berkapasitas kecil, aksess rate yang tinggi dan acak, serta sifat penyimpanannya vollatile (dapat menyimpan hanya jika komputer sedang beroperasi, jika komputer dimatikan maka informasi dalam main memory tersebut hilang).

Memory ini berada di CPU dan dibagi menjadi Read Only Memory (ROM) dan Random Access Memory (RAM).

? ROM

ROM merupakan tipe memori yang diklasifikasi sebagai non volatile. Maksudnya ROM menangani data secara permanent walaupun computer dipadamkan. ROM tidak dapat ditulis melainkan hanya membaca data. ROM difungsikan sebagai penyimpan program yang dibutuhkan untuk mengoperasikan computer seperti program boot dan program BIOS.

? RAM

RAM merupakan tipe memori yang diklasifikasikan sebagai volatile. Macam main memory dalam komputer desktop adalah RAM (Random Acces Memory). Tipe-tipe Ram yaitu EDORAM, RDRAM, SDRAM, dan DDR-SDRAM. Dalam RAM, terdapat beberapa chip memory yang digunakan sebagai storagenya. Kapasitas RAM hingga kini telah mencapai 2Gb per keping memorynya. Maksudnya data akan hilang jika computer dimatikan. RAM adalah sebagai penyimpan sementara untuk program dan data yang sedang digunakan pada computer. Jenis-jenis RAM yang beredar di pasaran antara lain :

o SRAM ( Static Random Access Memory )

Jarang digunakan karena sangat mahal dan memakan tempat.

o DRAM ( Dynamic Random Access Memory )

Berkembang dengan tipe yang berbeda-beda.

o EDODRAM ( Extended Data Out Dynamic Random Access Memory )

Pernah banyak digunakan tetapi sekarang sudah tidak lagi.

o SDRAM ( Static Dynamic Random Access Memory )

Masih banyak digunakan dan tersedia di pasaran.

o RDRAM ( RD Random Access Memory )

Banyak digunakan untuk server.

• Backing Storage ( Penyimpan Cadangan )

Penyimpan cadangan merupakan penyimpan semua informasi non aktif di dalam computer. Secondary memory juga merupakan tempat penyimpanan informasi /data. Namun karakteristik media pada secondary memory sangat berbeda dengan main memory, yaitu berkapasitas besar, aksess yang lebih lambat dibandingkan dengan main memory, dan sifat penyimpanannya non vollatile (meski komputer dimatikan, data tetap tersimpan / tidak hilang). Ada 2 jenis utama alat penyimpan cadangan yaitu :
? Serial Access

o Tape Drive

Membuat salinan data yang besar seperti isi harddisk merupakan masalah besar. Anda tidak akan membutuhkan disket untuk menympan data sebesar 3 Gb. Karena disket tidak mampu menyimpannya. Alternatif yang baik adalah menggunakan DAT ( Digital Audio Tape ) drive. Drive ini menggunakan cartridge tape DAT untuk menyimpan data sebesar 3 Gb.

? Direct Access

o Harddisk

Hardisk adalah storage devices yang paling sering di pakai. Bagian-bagian hardisk terdiri dari Logic board, motor, Platter, read-write head, interface slot, dan body. Logic board merupakan bagian hardisk yang mengatur kerja hardisk menurut instruksi dari user. Logic board ini nantinya mengatur putaran motor dan gerak dari read-write head menurut lokasi penempatan data. Read-write head inilah yang membaca dan menulis data pada hardisk, menyampaikan informasi kepada logic board, kemudian logic board menyampaikan kepada CPU melalui interface baik itu SATA maupun PATA. Harddisk banyak menangani program dan menyimpan data di komputer. Untuk alasan ini harddisk memiliki kapasitas simpan yang besar. Kapasitas simpan harddisk bertambah dengan pesat dari 40 MB hingga 80 Gb. Biasanya kapasitas simpan harddisk diukur dalam satuan gigabyte.
? PATA-SATA

PATA (Paralel ATA) merupakan sistem pemasangan hardisk dimana satu atau dua IDE devices dapat dipasang dalam satu kabel dan terkoneksi kepada satu ports IDE secara paralel. Sementara SATA (Serial ATA) adalah revolusi baru cara pemasangan hardisk dengan hanya satu devices dalam satu ports SATA. Terkesan lebih boros, namun kecepatan akses SATA jauh lebih tinggi dibandingkan dengan PATA, kesan pemasangan pun lebih rapi karena kabel yang digunakan untuk SATA jauh lebih kecil dari kabel IDE.

o USB Flash Disk ( UFD )

Jenis USB Flash Disk ini bisa bekerja pada system operasi WindowsMe/2000/XP, MacOS 9.x/A, Linux 2.4x. Kapasitas simpannya mulai dari 32 MB, 64 MB, 256 MB bahkan sampai 512 MB.

• Register

Tempat penyimpanan beberapa buah data volatile yang akan diolah langsung di prosesor yang berkecepatan sangat tinggi. Register in berada di dalam prosesor dengan jumlah yang sangat terbatas karena fungsinya sebagai tempat perhitungan / komputasi data.

• Cache Memory

Tempat penyimpanan sementara sejumlah kecil data untuk meningkatkan kecepatan pengambilan atau penyimpanan data di memori oleh prosesor yang berkecepatan tinggi. Dahulu cache disimpan di luar prosesor dan dapat ditambahkan. Misalnya pipeline burst cache yang biasa ada di computer awal tahun 90-an. Akan tetapi seiring menurunnya biaya produksi die atau wafer dan untuk meningkatkan kinerja, cache ditanamkan di prosesor. Memori ini biasanya dibuat berdasarkan desain static memory.

• Extension Memory

Tambahan memori yang digunakan untuk membantu proses-proses dalam computer, biasanya berupa buffer. Peranan tambahan memori ini sering dilupakan akan tetapi sangat penting artinya untuk efisiensi. Biasanya tambahan memori ini memberi gambaran kasar kemampuan dari perangkat tersebut, sebagai contoh misalnya jumlah VGA memory, Soundcard Memory.

CD ROM?

CD-ROM adalah perangkat optik yang hanya dapat digunakan untuk membaca CD saja. Perangkatnya berisi optik, motor, tray, dan case. Pemilihan CD-ROM ini berdasarkan kecepatan bacanya. Pada zaman dahulu CD-ROM hanya memiliki keccepatan baca 1x, 2x, 4x, 12x, namun kini CD-ROM telah mampu melakukan pembacaan hingga 56x.

Kebanyakan software yang ada pada saat ini berada dalam CD-ROM. Hal ini karena CD dapat menangani data lebih banyak, sampai 700 Mb tanpa kompresi data. Saat ini CD merupakan pilihan yang efisien dan ekonomis.

CD RW?

CD-RW adalah perangkat yang mampu melakukan pembacaan dan penulisan terhadap CD. Artinya kita dapat menyimpan data kedalam sebuah CD blank. CD-RW biasanya memiliki 3 variable yaitu write/rewrite/read. Misal CD-RW 52x/32x/52x berarti perangkat tersebut memiliki kemampuan tulis 52x, kemampuan menulis ulang/menindih 32x, dan kemampuan baca 52x.

 DVD ROM?

DVD-ROM adalah perangkat optik yang mampu membaca CD dan DVD. Bedanya dengan CD adalah DVD berisi data lebih banyak, yaitu + 4,5 GB. Kecepatan baca DVD hingga kini masih 16x, namun DVD-ROM mampu membaca CD hingga 52x.

 DVD Combo

DVD-Combo adalah perangkat yang memiliki gabungan fungsi 2 macam perangkat yaitu DVD-ROM dan CD-RW. Kemampuannya yaitu dapat membaca CD dan DVD, serta mampu menulis pada keping CD.

 DVD RW

DVD-RW merupakan perangkat tercanggih di kelas optical drive masa kini. Perangkat ini dapat melakukan pembacaan DVD dan CD serta mampu melakukan penulisan pada CD dan DVD. Kecepatan penulisan DVD hingga kini masih 16X saja.

Read More

Ciri Kerusakan dan Solusi Pada Motherboard

Sering terjadi hang

Penyebab :

a     Memory tidak cocok

b     Ada virus di harddisk

c      Over Clock

d     Ada bad sector di harddisk

e     Software mengalami crash

f       Hardware mengalami konflik (adanya penambahan hardware baru)

g     Konflik antar hardware sering terjadi pada sistem operasi windows

Solusi :

a     Ganti Memori

b     Scan harddisk

c      Seting kembali clock prosesor

d     Partisi harddisk dengan benar

e     tekan ctrl + alt + del >> klik End task pada program yang “Not Responding”

f       install ulang windows anda, tetapi yang perlu diingat sebelum reinstall windows anda, lepaskan dulu hardware baru anda

g     alankan fasilitas “add new“ hardware yang terdapat pada control panel

2.Pembacaan data menjadi lambat

Penyebab :

a     Memory tidak cukup

b     Harddisk penuh atau ada virus

Solusi :

a     Tambah Memory

b     Kurangi isi harddisk, scan harddisk, atau  ganti dengan harddisk yang kapasitasnya besar

3.CMOS failure

Penyebab :

a     Baterai habis

b     Seting BIOS berubah

Solusi :

a     Ganti baterai CMOS

b     Seting kembali BIOS

4.Tidak bisa booting

Penyebab :

a     Cache memory rusak

b     Memori tidak cocok.

c      Boot sector pada harddisk rusak

d     Ada bad sector pada trek awal harddisk

Solusi :

a     Disable eksternal cache memory di BIOS

b     Ganti Memory

c      Masukkan operating system baru

d     Partisi harddisk

5.Suara bip panjang berkali-kali

Penyebab :

a     Memory rusak

b     Memori tidak cocok

c      Memori tidak masuk slot dengan sempurna

Solusi :

a.   Periksa kedudukan memori

b.   Ganti memory

c.   Periksa kembali kedudukan memori

6.Suara bip bagus tetapi tidak ada tampilan atau bip dua kali

Penyebab :

1. VGA card rusak
2. Slot VGA tidak terpasang sempurna

Solusi :

a.   Ganti VGA card

b.   Periksa kedudukan VGA

7.I / O disk error

Penyebab :

a.Sistem di harddisk rusak

Solusi :

a.   Perbaiki harddisk

8.Floppy disk failure

Penyebab :

a.   I/O rusak

b.   Floppy rusak

c.   Kabel floppy putus

d.   Tegangan power suplai tidak cukup

Solusi :

a.   Ganti I/O

b.   Periksa floppy

c.   Periksa kabel floppy

d.   Periksa tegangan power suplai ke floppy

9.   Motherboard mereset sendiri atau booting terus

Penyebab :

1. Power suplai tidak normal
2. Motherboard kotor (berdebu)

Solusi :

a.   Ganti power suplai (dengan daya yang lebih besar)

b.   Bersihkan

Kenali terlebih dulu bunyi beep

Beep 1 kali saja Tanda bahwa kondisi komputer baik

Beep 1 kali, panjang Terdapat problem di memory

Beep 1 kali panjang dan 3 kali pendek Kerusakan di VGA card

Beep 1 kali panjang dan 2 kali pendek Kerusakan di DRAM parity

Beep terus menerus Kerusakan dimodul memory atau memory video

Cek dengan menggunakan software dianosa seperti sisoft sandra, PC mark04, PC mark05 dll

10. Kapasitas harddisk tidak normal

Penyebab :

a.   Setting jumper I/O tidak benar

Solusi :

a.   Periksa setting jumper I/O harddisk

11.    On board tidak jalan

Penyebab :

On board rusak

Setting on board tidak benar

Solusi :

a.   Ganti dengan card

b.   Periksa setting on board

12. Tampilan di layer ada huruf yang berkedip-kedip atau muncul garis

Penyebab :

VGA card rusak

Solusi :

a.   Ganti VGA card

13. Mouse tidak berfungsi

Penyebab :

a.   Mouse rusak

b.   On board mouse rusak

c.   Setting mouse tidak benar

d.   Driver mouse tidak cocok

e.   Mouse tidak terdeteksi

f.    Kabel mouse tidak sesuai

Solusi :

a.   Ganti mouse

b.   Ganti dengan card

c.   Periksa kembali setting mouse

d.   Periksa driver mouse

e.   Set up ulang mouse

f.    Cocokkan kabel mouse untuk on board

Keyboard Tidak Dikenali Oleh Komputer
Solusi :
a.         cek apakah keyboard anda sudah terpasang dengan benar

jika sudah tapi masih juga keyboard tidak terdeteksi maka kemungkinan keyboard anda bermasalah.

coba ganti keyboard anda, jika sudah diganti tapi juga masih bermasalah maka kemungkinan besar yang rusak adalah di bagian port keyboard di MB anda.

Jika memang Sudah di Ganti Keyboard Baru tapi tetap tidak terdeteksi Juga Coba Ganti dengan Keyboard USB dan apabila tidak terdeteksi Juga berarti ada yang salah Pada sitem Windows Sobat

15. Motherboard blank (tidak ada reaksi sama sekali)

Penyebab :

Bios rusak

Prosesor terbakar

Regulator jebol

Chipset rusak

IC reset rusak

IC clock rusak

Setting jumpers over clock

Memori rusak

Power Suply mati

Soket PC longgar

Solusi :

Upgrade BIOS dengan tipe yang sama

Ganti prosesor

Ganti IC regulator

Ganti IC chipset

Ganti IC reset

Ganti IC clock prosessor

Setting kembali clocknya

Ganti memori

Periksa PS

Periksa slot/ soket PC

Cek koneksi kabel (dari power outletnya ke tombol power pada PC)

Cek apakah stabilizer berfungsi atau tdak (jika memakai stabilizer

Cek kabel power pada CPU

Jika masih juga tidak mau hidup permasalahanya mungkin terletak pada power supply atau MB

16. Komputer Mau Booting Tetapi Selalu “Safe Mode “ (untuk masuk ke safe mode tekan F8)

Solusi :

a.   restart kembali komputer anda

b.   jika masih trouble intall ulang windows anda

c.   jika masih safe mode juga, berarti HD anda bermasalah cek dengan : scan disk

Pointer Mouse Selalu Meloncat-Loncat

Solusi :

a.   mouse kotor segera di Bersihkan (khususnya pada bola mouse)

Komputer Sering Crash

Solusi :

a.   cek semua posisi kabel, hardware, dan juga tegangan pada casing, cek suhu pada CPU dan juga cek ram, processor dan juga vga

Bila Produsen MetherBoard(MB) Tidak Diketahui

Solusi :

buka casing, dan cek CPU anda biasanya sebuah MB memiliki label produsen yang sekaligus berisi spesifikasi tipe Mbnya.

Lihat pada manual book

Cari data Mb lewat internet, cocokan ID yang tercetak pada sticker board denan daftar yang terdapat pada situs http://www.fcc.gov/oet/fccid, dan cari daftar nomor ID yang dikeluarkan oleh lembaga perijinan untuk perangkat elektonik di Amerika

Gunakan software analisa, seperti sandra99 dll

Lupa Password BIOS

Solusi :

Cabut batterey cmos pada cpu

Atau dengan cara mencoba menebak berapa password default untuk beberapa produsen bios misalkan AMI dan AWARD (contoh : A.M.I, AMI, AMI_SW, ALLY, 589589 dll)

Jam dan setting tanggal BIOS Selalu Berubah-Rubah
Penyebab :

a.   batteray cmos sudah tidak berfungsi (mati)

Solusi :

a.   ganti dengan batteray yang baru

Menambah Perangkat Hardware Baru, Tapi Tidak Terdeteksi Oleh BIOS

Solusi :

a.   Kemungkinan besar bios anda sudah kuno sehingga tidak dapat mendeteksi hardware yang baru, maka segera update bios anda (bisa download melalui internet, mis : http://www.windrivers.com)

Melacak Kerusakan Card Pada MB

Solusi :

cobalah denganmencabut dan menancapkan beberapa card pada MB anda

jika booting berhasil maka card anda tidak bermasalah begitu juga sebaliknya

Pasang Processor Baru Tapi Tidak Terdeteksi

Solusi :

cek apakah anda sudah memasang processor denan benar

cek apakah posisi jumper pada processor sudah benar (tentang jumper pada processor bisa anda priksa pada manual booknya)

Crash Setelah Memasang RAM Baru

Solusi :

a.   kemungkinan ram yang anda pasang tidak kompatibel dengan komputer anda (cabut ram tersebut)

Menambah RAM Tapi Tidak Terdeteksi

Solusi :

Lakukan pengecekan seperti ketika kasus sebelumnya

Pastikan slot yang dipakai sesuai, misalnya : SD RAM memiliki slot yang hampir sama dengan RD RAM tetapi RD RAM, tidak bisa terdeteksi meskipun bisa dipasang pada slot jenis SD RAM.

Sound Card Baru Tidak Terdeteksi

Solusi :

Crash dengan saounda card yang lama

cek pada manual booknya, apakah soundcard on boardnya perlu dimatikan atau tidak jika hendak menginstall ulang soundcard yang baru (biasanya bisa dimatikan lewat jumper atau bios)

Monitor Seperti Berkedip Saat Digunakan

Solusi :

masuk ke display propertis (klik kana semabrang tempat pilih propertis)

Tekan tab setting dan klik advance, kemudian klik adapter, pada bagian ini ditampilkan refresh raet yang diinginkan

Ukuran Tampilan monitor Tidak Sesuai Keinginan

Solusi :

masuk ke display propertis (klik kana semabrang tempat pilih propertis)

Tekan tab setting dan dan atur ukuran tampilan sesuai dengan keinginan (pada screean area)

Tampilan Tiba-Tiba Rusak Dan Komputer Manjadi Hang

Solusi :

a.   dikarenakan suhu (pada VA card) sangat panas

Monitor Menjadi Gelap Saat Loading Windows

Solusi :

kemungkinan disebabkan karena setup driver untuk monitor tidak tepat (setting frekuensinya terlalu tinggi)

masuk dulu ke dalam kondisi safe mode (tekan F8)

install ulang driver VGAnya

Monitor Tidak Mau Nyala

Solusi :

pastikan semua kabel power maupun konektor yang berhubungan dengan monitor ok

pastikan juga pin yang ada pada port VGA masuk dengan sempuran tidak ada yang bengkok apalagi tidak masuk semua/salah satu pin ke port VGA

pastikan juga VGA card anda ok

Virtual Ram

Solusi :

klik kanan icon My computer, pilih propertis, kemudian pilih tab performance dan klik VIRTUAL MEMORY

pilih item let me specify my own virtual memory setting (pilih HD yang akan digunakan sebagai virtual memory)

klok OK

Setelah Menambah RAM Proses Komputer Manjadi Semakin Lambat

Solusi :

a.   perhatikan batas kapasitas ram anda, misalnya ram jenis EDO batas maksimalnya adalah 64 MB, maka ketika dipaksakan untuk ditambah maka komputer anda menjadi semakin lambat

Kerusakan Monitor

]

1. Periksa hubungan kabel power pada monitor, perhatikan apakah lampu indikafornya menyala. Setelah itu periksa hubungan kabel data pada port video out apakah sudah terhubung dengan benar. Matikankomputer dan amati, apakah ada kilatan cahaya pada monitor yang menandakan adanya kesalahan pada main unit komputer. Sedangkan jika tidak terdapat kilatan tersebut, maka kemungkinan kerusakan memang pada monitor.

2. Satu lagi kemungkinan untuk memastikan bahwa kerusakan ada pada monitor yaitu dengan cara monitor dihidupkan, dan kemudian atur posisi brightness dan contrast posisi maksimum. Jika layar monitor tampak putih terang, kemungkinan monitor tidak rusak.

3. Selanjutnya periksa display adapter, beberapa komputer atau mainboard akan memberi tanda berupa bunyi bip pada speaker, yaitu biiip….bippp…bip…bip…bip (satu kali panjang diikuti tiga kali pendek) jika terdapat kerusakan pada kartu display adapter dan bip… (satu kali pendek) yang menunjukkan display adapter berfungsi normal.

4. Pastikan kerusakan pada monitor atau display adapter untuk melakukan perbaikan dengan benar. Untuk kerusakan pada monitor, gunakan jasa teknisi. Sedangkan perbaikan display adapter dapat dilakukan dengan mencoba membetulkan pemasangan display adapter pada slot ekspansi atau menggantinya jika display adapter rusak.

Tampilan mengecil.

• Cari tombol pengatur vertical size untuk mengatur lebar tampilan secara vertikal dan tombol horizontal size untuk mengatur secara horizontal, jika tidak ada perubahan maka terdapat kerusakan pada rangkaian elektronik pada mointor tersebut.

Tampilan berjalan atau menggulung.

• Coba hentikan dengan menggunakan tombol V-hold (Vertical hold) dan H-hold (Horizontal hold) pada monitor.

Tampilan semakin terang atau semakin kabur.

• Biasanya timbul karena komponen flyback trafo pada monitor rusak. Jika hal ini yang terjadi, gunakan jasa teknisi untuk melakukan perbaikan atau penggantian.

Read More
